Co to jest pompa strumieniowa ze stali nierdzewnej i jak działa?

Odpowiedź bezpośrednia: Co to jest pompa strumieniowa ze stali nierdzewnej i jak działa?

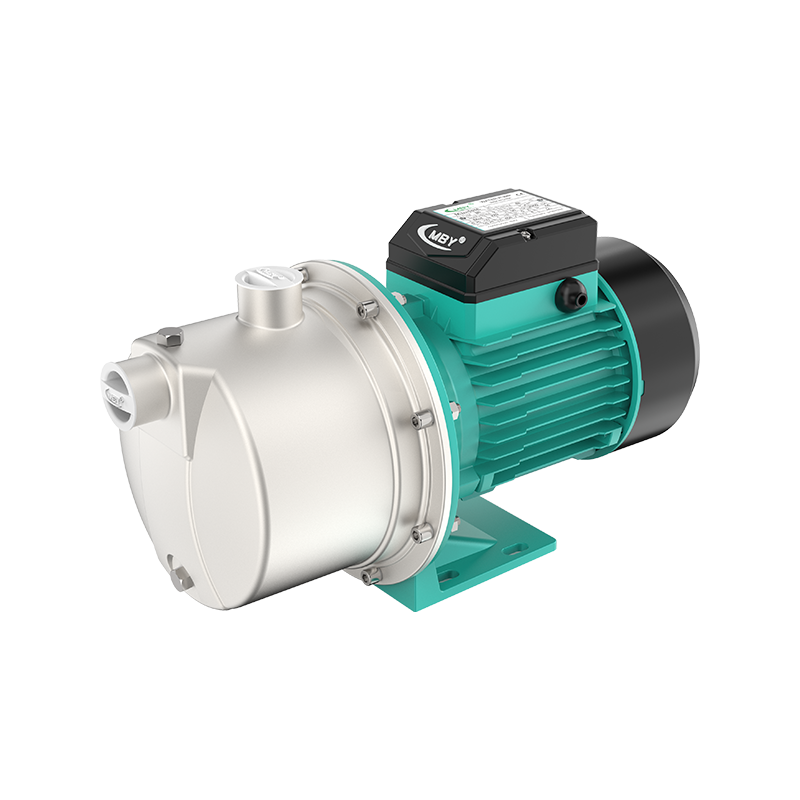

A pompa strumieniowa ze stali nierdzewnej to samozasysająca pompa odśrodkowa połączona z zespołem wyrzutnika strumieniowego, zaprojektowana specjalnie do podnoszenia wody ze studni, cystern lub zbiorników powierzchniowych. Jego podstawowa zasada działania opiera się na Efekt Venturiego : szybki strumień wody przepływa przez dyszę, tworząc podciśnienie, które zasysa dodatkowy płyn do pompy, a następnie przekształca energię kinetyczną w energię ciśnienia przez dyfuzor. Rezultatem jest wydajne podnoszenie wody z głębokości do 25–35 metrów (80–115 stóp). bez zanurzania samej pompy. W przeciwieństwie do standardowych pomp odśrodkowych, mechanizm strumieniowy umożliwia pracę pompy z doskonałą zdolnością samozasysania, co czyni ją idealną do domowych systemów zaopatrzenia w wodę, nawadniania i podnoszenia ciśnienia. Wykonany ze stali nierdzewnej (zwykle AISI 304 lub 316) zapewnia wyjątkową odporność na korozję, trwałość w agresywnych warunkach wodnych i parametry higieniczne w zastosowaniach związanych z wodą pitną.

W skrócie: pompy strumieniowe ze stali nierdzewnej łączą recyrkulację strumienia siły odśrodkowej w celu niezawodnego podnoszenia wody. Korpus ze stali nierdzewnej zapewnia trwałość, a zespół dyszy zwiększa siłę ssania poza standardowe limity.

Podstawowe elementy pompy strumieniowej ze stali nierdzewnej

Zrozumienie anatomii pompy strumieniowej ze stali nierdzewnej pomaga operatorom zoptymalizować wydajność i konserwację. Konstrukcja integruje obudowę pompy, wirnik, dyszę, zwężkę Venturiego i dyfuzor – wszystko wykonane z wysokiej jakości stopów stali nierdzewnej.

1. Wirnik i dyfuzor ze stali nierdzewnej

Wirnik obraca się z dużą prędkością (zwykle 2900–3450 obr./min), aby wytworzyć siłę odśrodkową. Dyfuzor przekształca wysokość ciśnienia w ciśnienie. Konstrukcja ze stali nierdzewnej zmniejsza zużycie o 40% w porównaniu do żeliwa w wodzie piaszczystej lub lekko korozyjnej.

2. Zespół dyszy i zwężki Venturiego (zespół dyszy)

Ten duet tworzy działanie eżektorowe: dysza przyspiesza wodę, obniżając ciśnienie, podczas gdy zwężka Venturiego odzyskuje ciśnienie. Geometria zespołu dyszy określa wydajność ssania i krzywą przepływu. Większość pomp strumieniowych ma regulowaną dyszę, która umożliwia precyzyjne dostosowanie wydajności.

3. Porty ssania i tłoczenia

Zwykle połączenia 1" do 2" NPT. Linia ssąca łączy się ze studnią lub źródłem wody, zrzut dostarcza wodę pod ciśnieniem do systemu. Gwinty ze stali nierdzewnej zapobiegają zacieraniu się i korozji.

4. Adapter silnika i uszczelnienie mechaniczne

Wysokiej jakości uszczelnienia mechaniczne z węglika krzemu lub węgla/ceramiki gwarantują szczelność. Przewidywana żywotność uszczelki przekracza 8000 godzin pracy podczas obchodzenia się z czystą wodą.

Zasada działania krok po kroku (hydraulika pompy strumieniowej)

Pompa strumieniowa ze stali nierdzewnej pracuje w ciągłym cyklu recyrkulacji, który zwiększa wydajność ssania. Postępuj zgodnie z poniższą sekwencją operacyjną, aby uzyskać wizualne zrozumienie.

• Silnik obraca wirnik
• Wirnik napędza wodę do dyszy
• Strumień o dużej prędkości wytwarza próżnię
• Ssanie dobrze pobiera wodę
• Mieszanie w zwężce Venturiego
• Dyfuzor konwertuje prędkość → ciśnienie
• Wyładowanie do systemu

Szczegółowy mechanizm: Początkowo obudowa pompy jest zalana (napełniona wodą). Silnik obraca wirnik, a siła odśrodkowa przepycha wodę przez dyszę z dużą prędkością (do 15 m/s). Dysza radykalnie zmniejsza przekrój poprzeczny, przyspieszając wodę i tworząc strefę niskiego ciśnienia, która wyciąga wodę z przewodu ssawnego (podłączonego do studni). Jednocześnie zwężka Venturiego odzyskuje ciśnienie dynamiczne, umożliwiając część wody recyrkulację, podczas gdy pozostała część wypływa do rury odprowadzającej. Proces ten zapewnia do 200% dodatkowego natężenia przepływu przy umiarkowanych wysokościach podnoszenia w porównaniu do standardowej pompy odśrodkowej bez wspomagania strumieniowego.

Ponieważ ruchome części nie są zanurzone, konserwacja jest bezpieczniejsza i łatwiejsza. Osiągają to nowoczesne pompy strumieniowe ze stali nierdzewnej wysokość samozasysania do 7,5 metra (25 stóp) i całkowita wysokość ssania powyżej 30 metrów w przypadku zespołów dysz głębinowych.

Zalety i praktyczne zastosowania pomp strumieniowych ze stali nierdzewnej

Dzięki solidnym materiałom i konstrukcji pompy strumieniowe ze stali nierdzewnej są szeroko stosowane w sektorach mieszkaniowym, rolniczym i lekkim. Poniżej znajdują się najważniejsze korzyści i zalety wydajności w świecie rzeczywistym.

Kluczowe zalety

• Odporność na korozję: Stal nierdzewna (304/316) jest odporna na pH 4–10, słoną wodę i pozostałości chloru do 5 ppm, trwała 3x dłuższe niż pompy żeliwne w agresywnych środowiskach.
• Możliwość samozasysania: Odzyskuje siłę automatycznie po spożyciu powietrza; wyciągi z płytkich studni (głębokość 0–8 m) bez zaworu stopowego w wielu konfiguracjach.
• Wyjście wysokiego ciśnienia: Nadaje się do podnoszenia ciśnienia (2–5 barów) i dostarczania wody do podwyższonych zbiorników.
• Higiena i niskie koszty utrzymania: Gładkie powierzchnie ze stali nierdzewnej hamują rozwój bakterii, spełniając standardy wody pitnej.
• Energooszczędna praca w porównaniu do pomp głębinowych na płytkich i średnich głębokościach (do 25 m).

Tabela typowych zastosowań i danych wydajnościowych

Poniższa tabela podsumowuje praktyczne zakresy robocze typowych pomp strumieniowych ze stali nierdzewnej. Wartości oparte są na standardowych odniesieniach hydraulicznych i normach branżowych.

Pamiętaj: Rzeczywista wydajność zależy od modelu pompy, rozmiaru dyszy/zwężki Venturiego i warunków instalacji. W przypadku studni głębokich powyżej 25 m zaleca się dwururowe pompy strumieniowe lub pompy strumieniowe z możliwością konwersji z zanurzonym eżektorem.

Przewodnik wyboru: Specyfikacje wydajności i kluczowe kwestie

Wybór odpowiedniej pompy strumieniowej ze stali nierdzewnej wymaga dopasowania parametrów hydraulicznych do źródła wody. Poniżej znajduje się praktyczne odniesienie do projektu systemu i oczekiwań dotyczących wydajności.

Podstawowe parametry wyboru (nie specyficzne dla marki)

• Siła ssania (statyczna dynamiczna): Maksymalna odległość w pionie od poziomu wody do pompy. W przypadku wind o wysokości powyżej 25 stóp należy zastosować konfigurację pompy strumieniowej ze studni głębinowej. Podnoszenie statyczne przekraczające 25 stóp wymaga zestawu eżektora dwururowego.
• Całkowita wysokość dynamiczna (TDH): Suma strat tarcia głowicy tłocznej podnoszącej ssanie. Pompy strumieniowe ze stali nierdzewnej zazwyczaj skutecznie radzą sobie z TDH od 30 do 50 stóp.
• Wymagania dotyczące przepływu: Oblicz szczytowe zapotrzebowanie (urządzenia, strefy nawadniania). Standardowy dom wymaga 8–12 GPM, większe systemy 15–25 GPM.
• Charakterystyka płynu: W przypadku lekko kwaśnych wód gruntowych (pH <6,5) należy wybrać stal nierdzewną AISI 316 ze względu na odporność na wżery. Standard 304 jest odpowiedni dla neutralnego pH i niskiej zawartości chlorków.
• Zasilanie (zakres HP): ½ HP do 2 HP przy przepływie do 35 GPM przy umiarkowanych wysokościach podnoszenia. Pompa strumieniowa o mocy 1 KM zapewnia około 12–18 GPM przy 40–50 psi.

Porównanie wydajności: stal nierdzewna a materiały alternatywne

Ta tabela pokazuje, dlaczego stal nierdzewna dominuje w wymagających środowiskach wodnych. Dane pochodzą ze standardów inżynieryjnych branżowych.

Najlepsze praktyki konserwacji pomp strumieniowych ze stali nierdzewnej

Właściwa konserwacja wydłuża żywotność i zapewnia niezawodne dostarczanie wody. Ponieważ stal nierdzewna jest odporna na korozję, główny nacisk położony jest na uszczelnienia mechaniczne, filtry siatkowe i regulatory ciśnienia. Postępuj zgodnie z poniższymi środkami zapobiegawczymi:

• Coroczna kontrola uszczelnień i łożysk: Sprawdź uszczelnienie mechaniczne pod kątem wycieków; kropla wody na minutę oznacza zużycie. Wymienić po 5000 godzinach lub w razie potrzeby.
• Oczyścić filtr siatkowy i zawór stopowy: Nagromadzenie zanieczyszczeń zmniejsza przepływ nawet o 30%. W przypadku systemów wody studziennej czyścić co 6 miesięcy.
• Utrzymuj prawidłowe zalewanie i unikaj pracy na sucho: Praca na sucho powoduje przegrzanie uszczelek i wirnika. Zainstaluj zawór odcinający przy niskim poziomie wody lub użyj regulatora poziomu. Tylko 2 minuty pracy na sucho mogą zniszczyć uszczelnienia mechaniczne.
• Sprawdź wyłącznik ciśnieniowy i wstępne napełnienie zbiornika: W przypadku systemów podnoszenia ciśnienia należy utrzymywać ciśnienie powietrza w zbiorniku o 2 psi poniżej ciśnienia załączenia, aby uniknąć cyklicznych zmian.
• Ochrona zimowa: W mroźnym klimacie należy opróżnić obudowę pompy i zaizolować rury. Stal nierdzewna jest odporna na pękanie, ale rozszerzanie się lodu uszkadza elementy wewnętrzne.
• Czyszczenie wirnika (co 2 lata): Usuń kamień lub osady mineralne za pomocą łagodnego kwaśnego roztworu (ocet/woda) – bezpieczny dla powierzchni nierdzewnych.

Wykonanie tych kroków daje rezultaty niezawodność działania powyżej 96% w ciągu dekady i ogranicza nieplanowane przestoje.
